用于蒸汽介質旋轉接頭

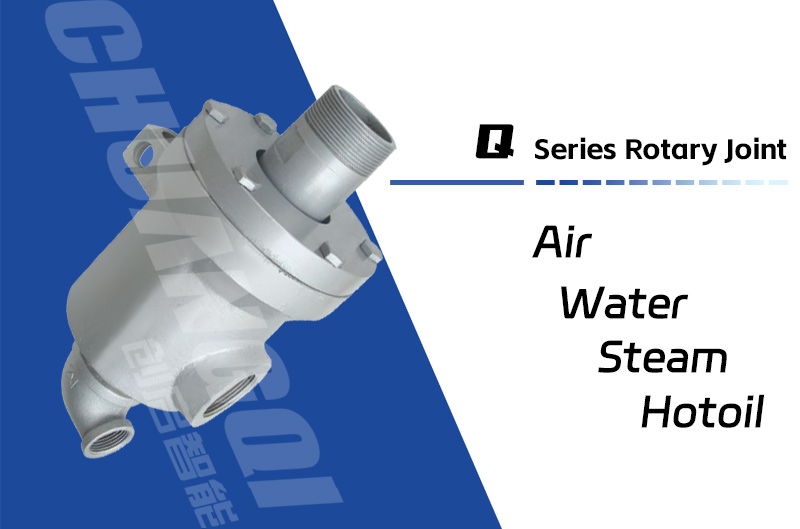

Q型旋轉接頭
發表時間:2022-09-30 10:50:36  |  點擊率:394
產品特點
PRODCUT FEATUREA
單/雙通道設計
精密鑄造球磨碳鋼殼體球面密封結構,結構簡單碳石墨密封環,耐高溫性能好
免維護石墨無油軸承支撐,具有自潤滑性
能耐高溫彈簧的應有,有效保證高溫工況的補償力

可選配項目:

日本631不銹鋼高溫補償彈簧
美國步高高密度浸銻碳石墨密封環
304/316L不銹鋼耐腐蝕材質配件及附件
多種螺紋及法蘭規格標準選擇

此系列旋轉接頭可非標異型訂制
技術參數
PATMETERS
介質 熱水 最大使用壓力:DN15~65230 PSI18 bar
介質 蒸汽 最大使用壓力:
15~65750 PSI50 bar
介質 熱油 最大使用壓力:
15~65290 PSI20 bar
最大真空度:
15~652 Hg7 kPa
最高使用速度(轉子):




DN15~20750 RPM750 min-1


25500 RPM500 min-1


32~40300 RPM300 min-1


50200 RPM200 min-1


65100 RPM100 min-1
最高使用溫度:120℃>120℃ 請咨詢創啟旋轉接頭
內部結構
INTERNAL STRUCTURE
Q型旋轉接頭零件名稱:
1.石墨球面密封環(球面環),2.無油軸承(石墨圓柱環,簡稱圓柱環),5.彈簧,7.外管(K),8.內管(用戶自備),9.底蓋,10.墊圈,11.殼體, 29.彎頭,33.螺栓, 79.內管用鎖緊螺母(用戶自備)。

K——外管代號,M——管路接口代號,P——管路接口代號, S——內管代號,O——止轉孔代號。

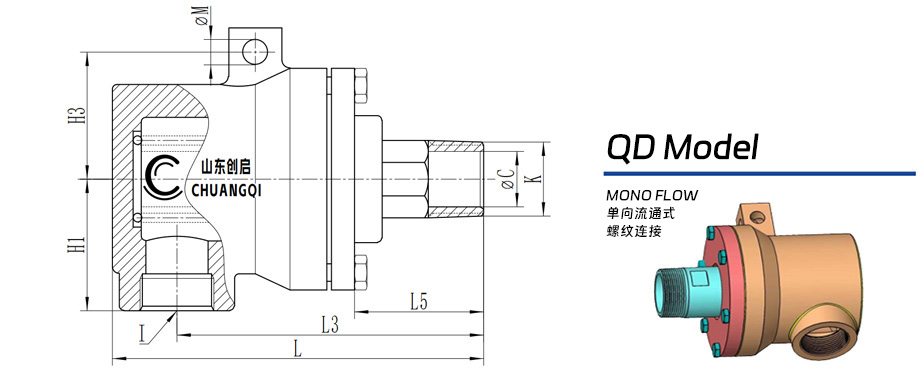

QD型旋轉接頭 - 單向流通式 - 螺紋連接方式
DNModelCKILL3L5H1H3M
15QD-15RH/LHΦ13R?Rc?13610939///
20QD-20RH/LHΦ18R?Rc?144117403054Φ12
25QD-25RH/LHΦ24R1Rc1161133565058Φ12
32QD-32RH/LHΦ30R1?Rc1?188158596370Φ14
40QD-40RH/LHΦ38R1?Rc1?227192697078Φ16
50QD-50RH/LHΦ48R2Rc2238193708595Φ18
65QD-65RH/LHΦ64R2?Rc?4193847698109Φ20

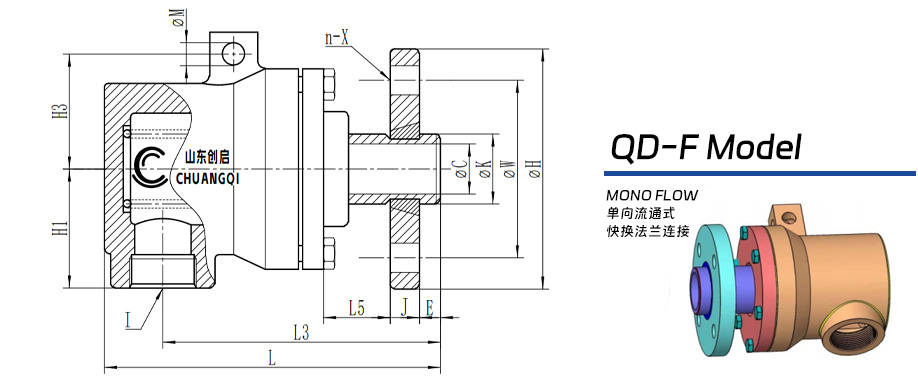

QD-F型旋轉接頭 - 單向流通式 - 快換法蘭連接方式
DNModelCKILL3L5H1H3MWHEJn-X
20QD-F20AΦ18Φ27Rc?159132313054Φ127510510144-Φ14
25QD-F25AΦ24Φ33Rc?160133325058Φ128511510144-Φ14
32QD-F32AΦ30Φ42Rc1192162356370Φ1410014012164-Φ18
40QD-F40AΦ38Φ48Rc1?227192417078Φ1611015012164-Φ18
50QD-F50AΦ48Φ60Rc1?238193368595Φ1812516516184-Φ18
65QD-F65AΦ64Φ75Rc24343894098109Φ2014518520204-Φ18

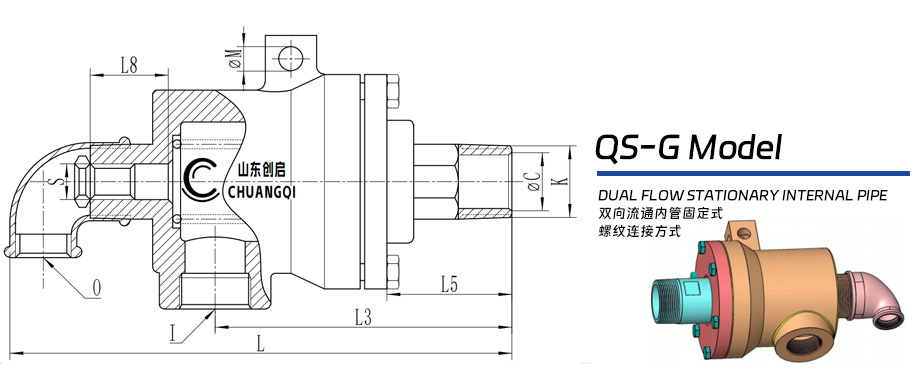

QS-G型旋轉接頭 - 雙向流通內管固定式 - 螺紋連接方式
DNModelCKIOSLL3L5L8M
20QS-G20-08RH/LHΦ18R?Rc?Rc?G?2101334034Φ12
25QS-G25-10RH/LHΦ24R1Rc?Rc?G?2151355640Φ12
32QS-G32-15RH/LHΦ30R1?Rc1Rc?G?2541565942Φ14
40QS-G40-20RH/LHΦ38R1?Rc1?Rc?G?2911876945Φ16
50QS-G50-25RH/LHΦ48R2Rc1?Rc1G13151997045Φ18
65QS-G65-32RH/LHΦ64R2?Rc2Rc1?G1?4022007655Φ20

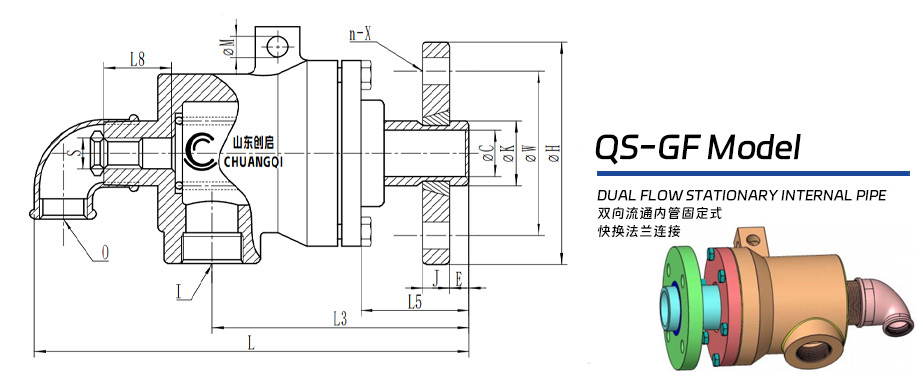

QS-GF型旋轉接頭 - 雙向流通內管固定式 - 快換法蘭連接方式
DNModelCKIOSLL3L5L8MWHJEn-X
20QS-GF20-08RH/LHΦ18Φ27Rc?Rc?G?2141325534Φ127510510144-Φ14
25QS-GF25-10RH/LHΦ24Φ33Rc?Rc?G?2241595640Φ128511510144-Φ14
32QS-GF32-15RH/LHΦ30Φ42Rc1Rc?G?2641626342Φ1410014012164-Φ18
40QS-GF40-20RH/LHΦ38Φ48Rc1?Rc?G?3041876945Φ1611015012164-Φ18
50QS-GF50-25RH/LHΦ48Φ60Rc1?Rc1G13341917045Φ1812516516184-Φ18
65QS-GF65-32RH/LHΦ64Φ75Rc2Rc1?G1?4072159155Φ2014518520204-Φ18

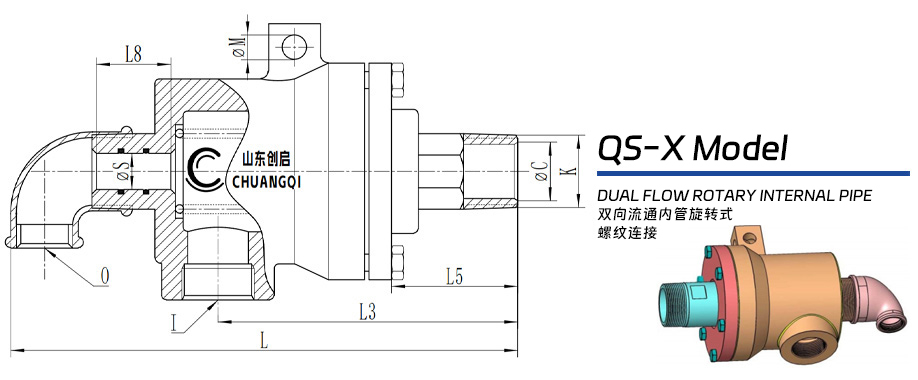

QS-X型旋轉接頭 - 雙向流通內管旋轉式 - 螺紋連接方式
DNModelCKIOSLL3L5L8M
20QS-X20-08RH/LHΦ18R?Rc?Rc?Φ122101334034Φ12
25QS-X25-10RH/LHΦ24R1Rc?Rc?Φ162151355640Φ12
32QS-X32-15RH/LHΦ30R1?Rc1Rc?Φ202541565942Φ14
40QS-X40-20RH/LHΦ38R1?Rc1?Rc?Φ252911876945Φ16
50QS-X50-25RH/LHΦ48R2Rc1?Rc1Φ323151997045Φ18
65QS-X65-32RH/LHΦ64R2?Rc2Rc1?Φ404022007655Φ20
QS-XF型旋轉接頭 - 雙向流通內管旋轉式 - 快換法蘭連接方式
DNModelCKIOSLL3L5L8MWHJEn-X
20QS-XF20-08RH/LHΦ18Φ27Rc?Rc?Φ122141325534Φ127510510144-Φ14
25QS-XF25-10RH/LHΦ24Φ33Rc?Rc?Φ162241595640Φ128511510144-Φ14
32QS-XF32-15RH/LHΦ30Φ42Rc1Rc?Φ202641626342Φ1410014012164-Φ18
40QS-XF40-20RH/LHΦ38Φ48Rc1?Rc?Φ253041876945Φ1611015012164-Φ18
50QS-XF50-25RH/LHΦ48Φ60Rc1?Rc1Φ323341917045Φ1812516516184-Φ18
65QS-XF65-32RH/LHΦ64Φ75Rc2Rc1?Φ404072159155Φ2014518520204-Φ18
Q型旋轉接頭三維立體圖

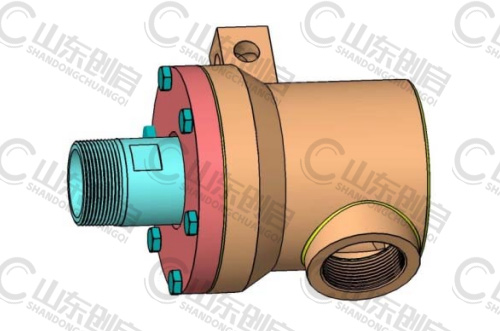

QD型旋轉接頭
QD型旋轉接頭

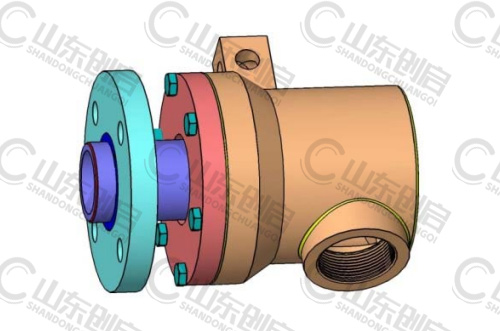

QD-F型旋轉接頭
QD-F型旋轉接頭

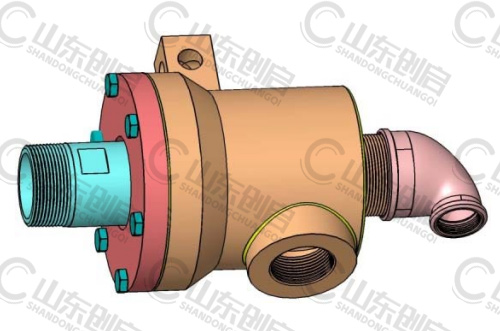

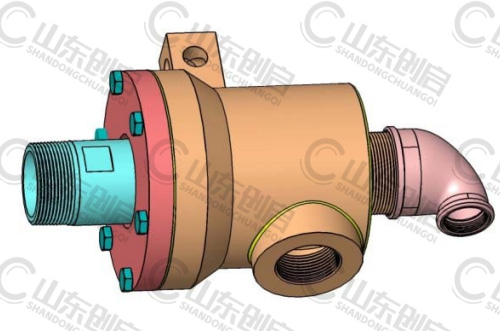

QS-G型旋轉接頭
QS-G型旋轉接頭

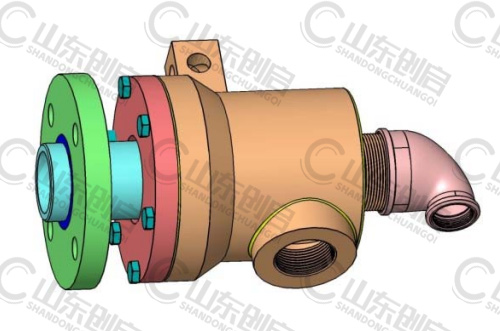

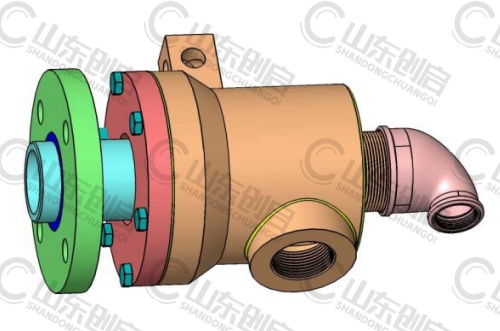

QS-GF型旋轉接頭
QS-GF型旋轉接頭
QS-X型旋轉接頭
QS-X型旋轉接頭
QS-XF型旋轉接頭
QS-XF型旋轉接頭
